TUBERIA HIDRAULICA DE PVC - CEDULA 80 CEMENTAR / ASTM

Tuberia Hidraulica de PVC Cedula 80

Aplicaciones - Tuberia Hidraulica de PVC

Algunas de la aplicaciones en donde se recomienda utilizar la Tuberia Hidraulica de PVC son:
- Tratamiento de Agua
- Instalaciones Electromecánicas
- Agua Helada y Torres de Enfriamiento
- Líneas de distribución de Agua de Proceso
- Inyección de Cloro y Dióxido Clorhídrico
- Sistemas de Manejo de Alumbre y Cáusticos
- Líneas de Agua de Mar
- Líneas de Químicos
- Sistemas de Acidos para Refinerías y Metalmecánica.

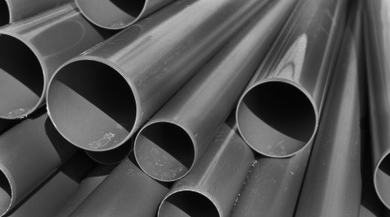

Tuberia Hidraulica de PVC Cedula 80

Descargar Ficha Técnica

Caracteristicas - Tuberia Hidraulica de PVC

La Tuberia Hidraulica de PVC Cedula 80 Industrial ( Schedule 80 Pipe ), se fabrica en Sistema Ingles dimensiones IPS ( Iron Pipe Size ), se fabrica bajo la norma americana ASTM D-1785, se fabrica con Resina (materia prima) virgen 12454-B de acuerdo a la norma americana ASTM D-1784, la longitud de estas tuberias son de 6.0 mts. en tuberia Nacional y 20 pies ( 6.10 ) mts. en tuberias de Importación, la temperatura máxima que se recomienda es de 140 °F ( 60 °C ), esta Tuberia Hidraulica de PVC se fabrica en extremos lisos terminación espiga en sus dos extremos, por los espesores de pared que cuenta la Cedula 80 a esta a Tuberia Hidraulica de PVC.

Se le puede hacer rosca para unirse con conexiones roscadas, su fabricación es de color GRIS OSCURO y esta listada por el NSF-PW Standard 61 & Standard 14, se puede conectar con cualquier conexión de sistema Ingles, la mas recomendada seria Cedula 80, incluso la conexión de Cedula 40 es compatible para esta Tuberia Hidraulica de PVC tomando la precaución de que es para menores presiones y es de color blanca.

La temperatura de operación no debe de exceder los 60 °C y en temperaturas de mas de 23 °C se tiene que aplicar un factor de corrección para la presión de Trabajo.  Factor de Corrección

Nota : Al roscar la Tuberia Hidraulica de PVC Cedula 80 las presiones de operación se reducen en un 50 %, solo se recomienda hacer Rosca en la tuberia hasta el diámetro de 4"

Ventajas - Tuberia Hidraulica de PVC

  • Economía
    El uso de Tuberia Hidraulica de PVC representa un ahorro significativo en el costo final de la instalación.

  • Resistencia
    Química la Tuberia Hidraulica de PVC no permiten la corrosión e incrustación de los elementos.

  • Bajo Peso
    El PVC es ligero y facilita las maniobras de almacenaje, trasporte e instalación.

  • Durabilidad
    Para aplicaciones en donde se requiere de resistencia química laa Tuberia Hidraulica de PVC son la mejor opción es por eso que el tiempo de vida útil es el de mayor durabilidad.

  • Instalación
    Debido a su ligereza en peso, facilidad de corte y rapidez de instalación no se requiere de herramientas especializadas.

  • Coeficiente de Fricción
    La superficie interior de la Tuberia Hidraulica de PVC es tersa por lo que reduce en un 10% las perdidas por fricción respecto a las demás tuberias.

Dimensiones

DIAMETRO NOMINAL (PULG.) DIAMETRO EXTERIOR DIAMETRO INTERIOR ESPESOR DE PARED PRESIÓN A 23°C PESO APROX KG/M
(PULG)(OD) (MM) (PULG)(ID) (MM) (PULG)(T) (MM) (PSI) (KG/CM2)
½" 0.840 21.3 0.609 15.5 0.109 2.8 600 42.0 0.24
¾" 1.050 26.7 0.810 20.6 0.113 2.9 480 33.6 0.32
1" 1.135 33.4 1.033 26.2 0.133 3.4 450 31.5 0.47
1¼" 1.660 42.2 1.363 34.6 0.140 3.6 370 25.9 0.63
1½" 1.900 48.3 1.593 40.5 0.145 3.7 330 23.1 0.76
2" 2.375 60.3 2.049 52.0 0.154 3.9 280 19.6 1.01
2½" 2.875 73.0 2.455 62.1 0.023 5.2 300 21.0 1.60
3" 3.500 88.9 3.042 77.3 0.216 5.5 260 18.2 2.10
4" 4.500 114.3 3.989 101.5 0.237 6.0 220 15.4 2.98
6" 6.625 168.3 6.031 153.2 0.280 7.1 180 12.6 5.26
8" 8.625 219.1 7.942 201.7 0.322 8.2 160 11.2 7.89
10" 10.750 273.1 9.976 253.4 0.365 9.3 140 9.8 11.20
12" 12.750 323.9 11.889 302.0 0.406 10.3 130 9.1 14.80
14" 14.000 355.6 13.073 332.1 0.437 11.1 130 9.1 17.56
16" 16.000 406.4 14.940 379.5 0.500 12.7 130 9.1 22.93
18" 18.000 457.2 16.809 426.9 0.562 14.3 130 9.1 29.91
20" 20.000 508.0 18.743 476.1 0.593 15.1 120 8.4 35.13
24" 24.000 609.6 25.544 572.6 0.687 17.4 120 8.4 48.89

Advertencia!

No utilice Aire o Gas Comprimido para hacer pruebas en productos o sistemas compuestos por Tuberias Termoplasticas de PVC o CPVC, y no utilice dispositivos impulsados con Aire o Gas Comprimido para depurar dichos sistemas, estas practicas podrían producir la Fragmentación Explosiva de las Tuberias del sistema o sus componentes y causar lesiones personales serias o fatales.
